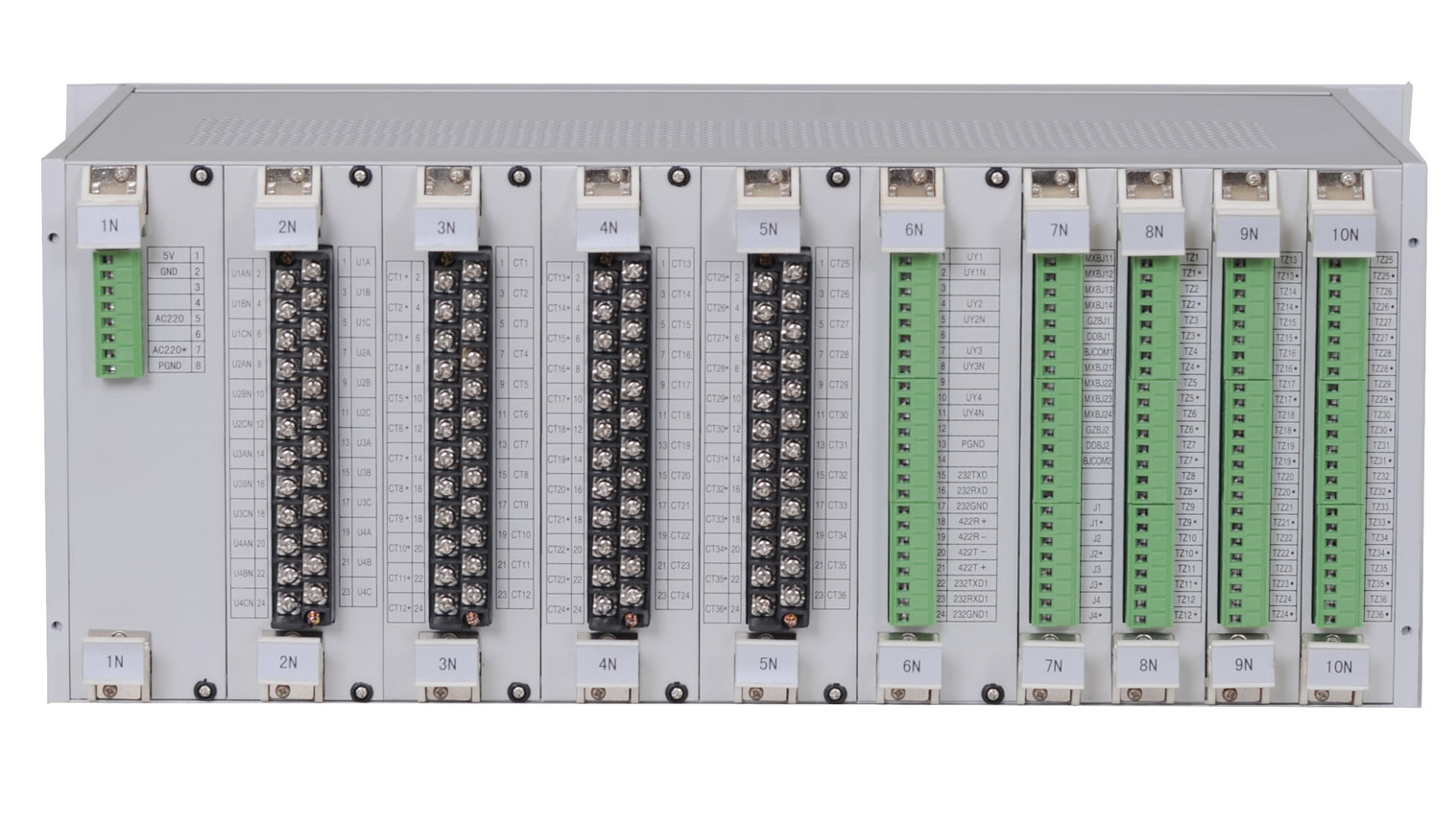

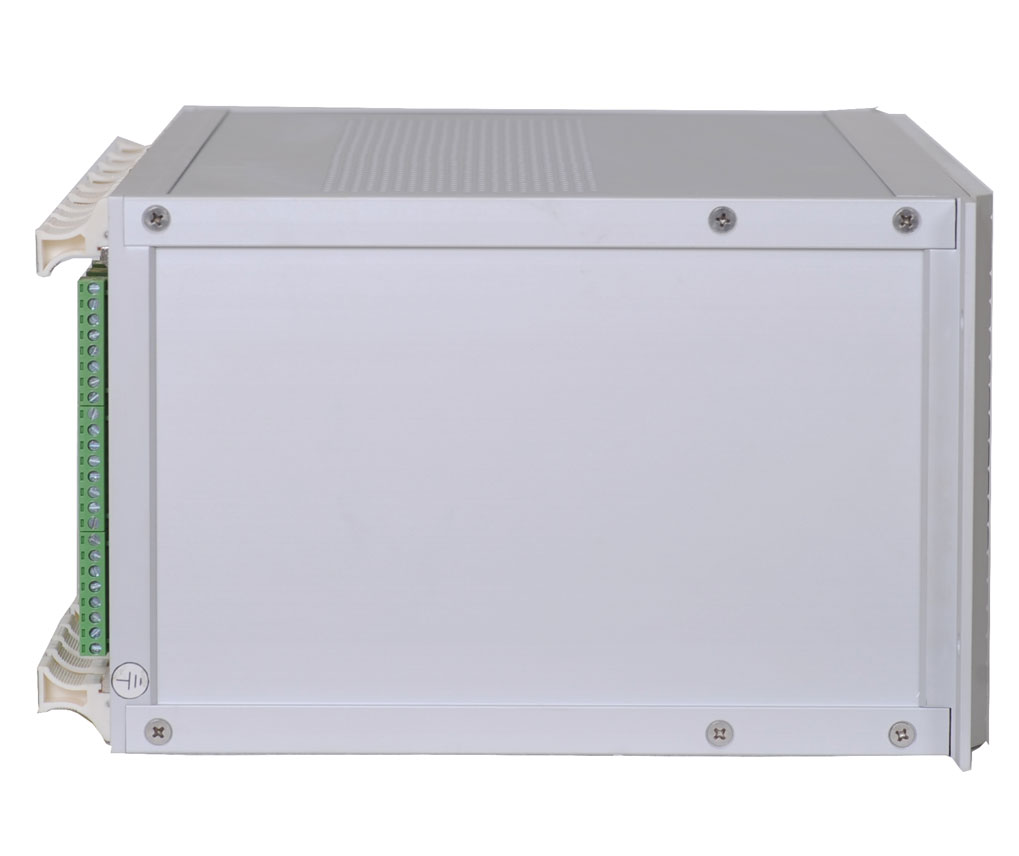

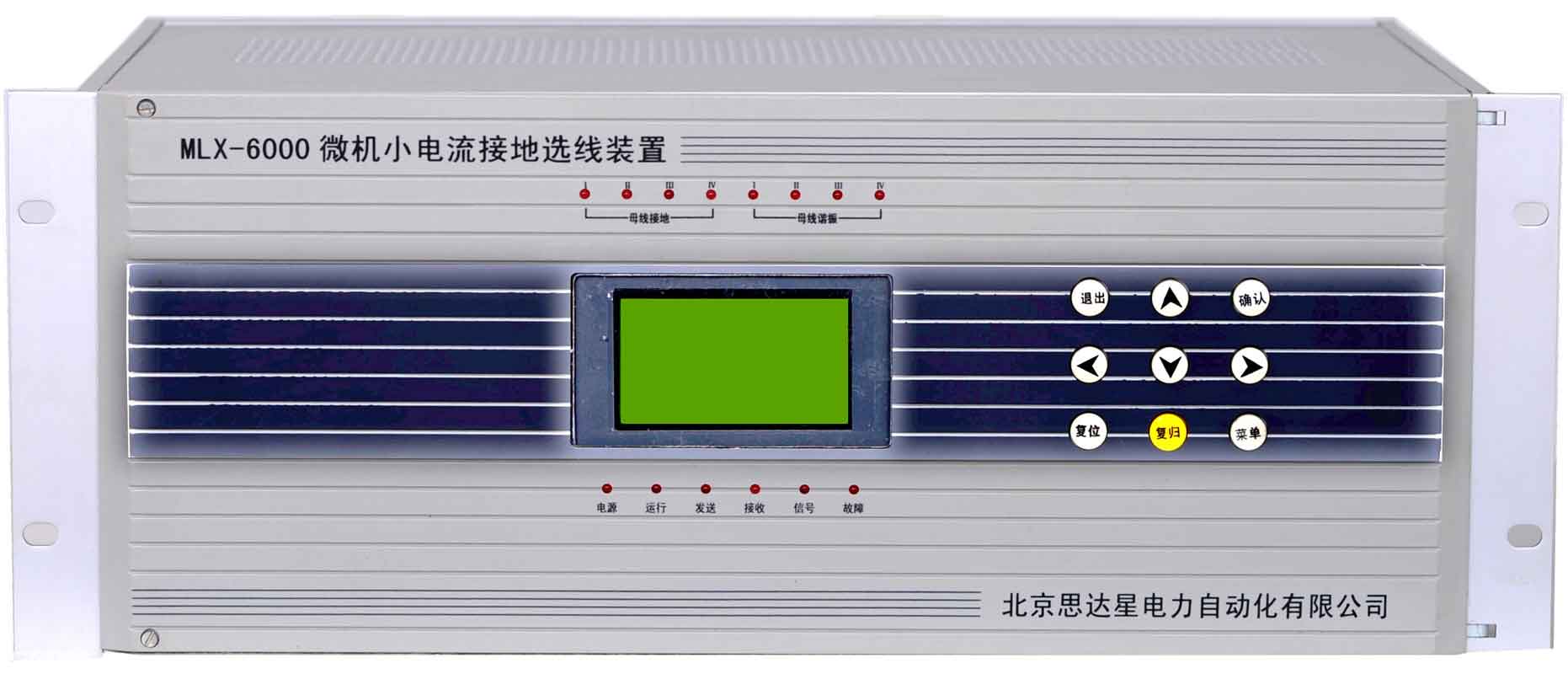

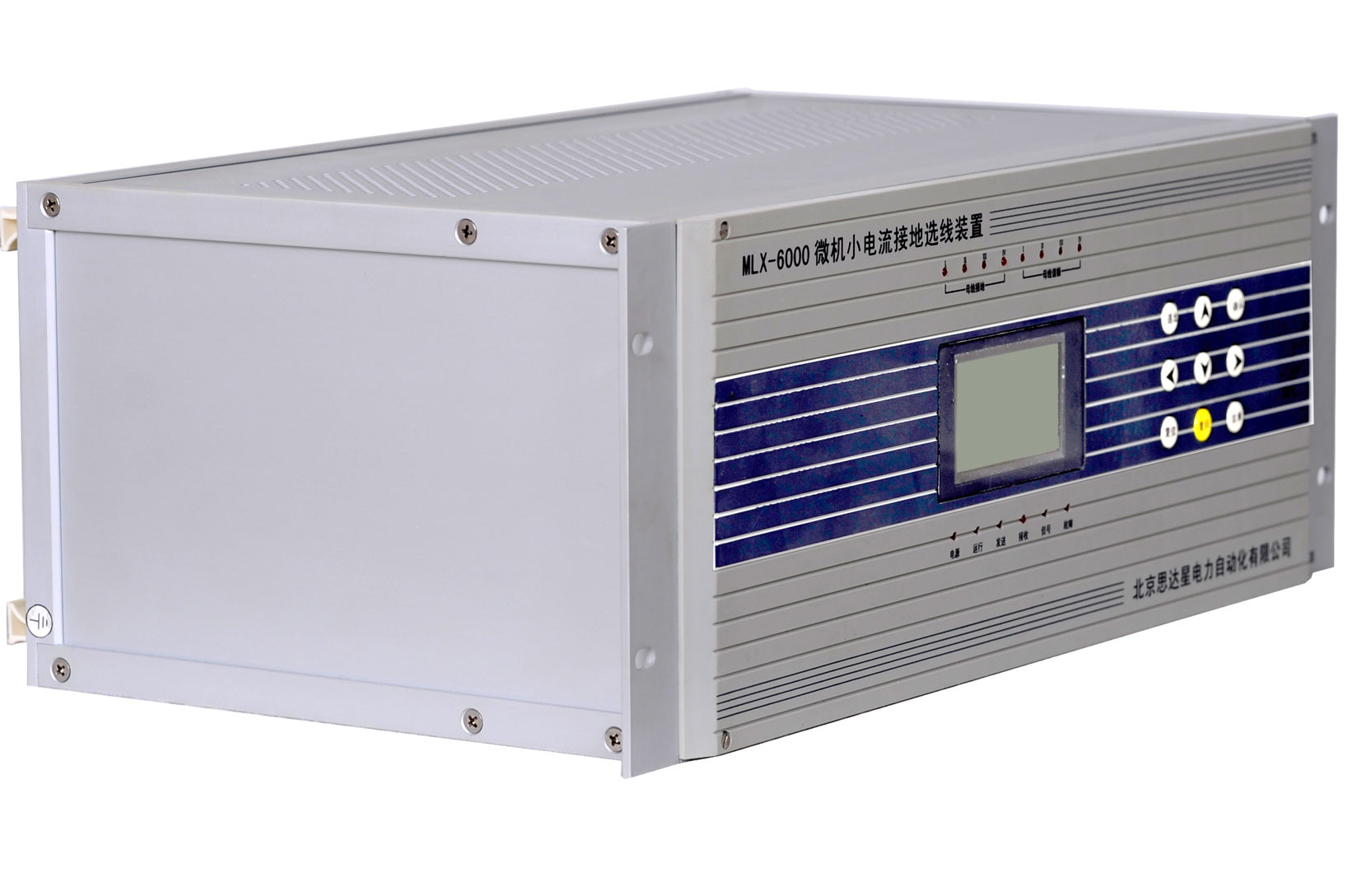

MLX-6000小电流接地选线装置

发布时间:[2016-8-7]    点击率:[5121]
用途



该产品具有面向用户的开放式软硬件系统,突出地解决了中性点经消弧线圈接地系统选线不准的问题;当发生单相接地时,具有自动报警并寻找故障线路的功能,突出地解决了装置在恶劣环境下( 如:高温、低温、潮湿、电磁干扰、有害气体、灰尘)长期可靠运行的问题。突出地解决了变电站综合自动化系统中通讯网络的可靠性,快速性和多种规约的兼容性等问题;本装置既可用于老电厂、变电站的改造,也可用于新建电厂、变电站,可直接做为综合自动化系统的下位机。

系统功能



1、系统发生单相接地后,装置能自动查出故障线路和故障相,故障消除后装置自动返回到正常运行状态,具有二十次接地故障信息记忆功能,装置失电后,信息不丢失;
2、可显示和记忆故障线路发生接地的起始时间、结束时间以及零序电压等实时数据。
3、系统产生零序电压后,可自动区分是单相接地还是PT 铁磁谐振若为铁磁谐振可测量显示零序过电压、谐振频率及发生时间等实时数据,具有二十次谐振追忆功能。
4、本产品具有完善的通讯接口可与国内外不同厂家联机,实现综合自动化;可通过软件选择RS422、RS485 或RS232 通讯接口,不需要换芯片,波特率及相应参数可软件设定。
5、本产品具有专用RS232 通讯接口和串行打印机相连,可打印各种故障信息。
6、MLX-6000 型小电流选线装置在MLX-620 的基础上针对消弧线圈系统增加了有功电流分量法和残流增量法两种算法。
7、本产品具有母线接地报警( 报警时间可软件设定)、装置故障报警、掉电报警、总报警接点。

技术指标

使用环境
a 温度:-15℃~ +55℃
b 湿度: ≤ 90%
c 气压: 80 ~ 110 KPa
d供电电源:AC220V±10 % 50Hz 或DC220V±
10%或DC110V±10%
技术指标
a 电压等级:1 ~ 2 个电压等级
b 母线段数:1 ~ 4 段;
c 选线回路:1 ~ 36 路;1 ~ 48 路
d 继电器接点容量:DC30V / 2A
机箱外形尺寸与重量
a 机箱外形尺寸:483 ×177 ×295 (宽×高×深
单位:mm)
b 重量:≤ 15 kg
c 开孔尺寸:445×178 ( 宽×高 单位:mm)





MLX-6000产品资料下载:
MLX-6000设计选型手册+说明书+通讯规约+CAD尺寸图.rar

从百度网盘下载:

MLX-6000设计选型手册+说明书+通讯规约+CAD尺寸图.rar
