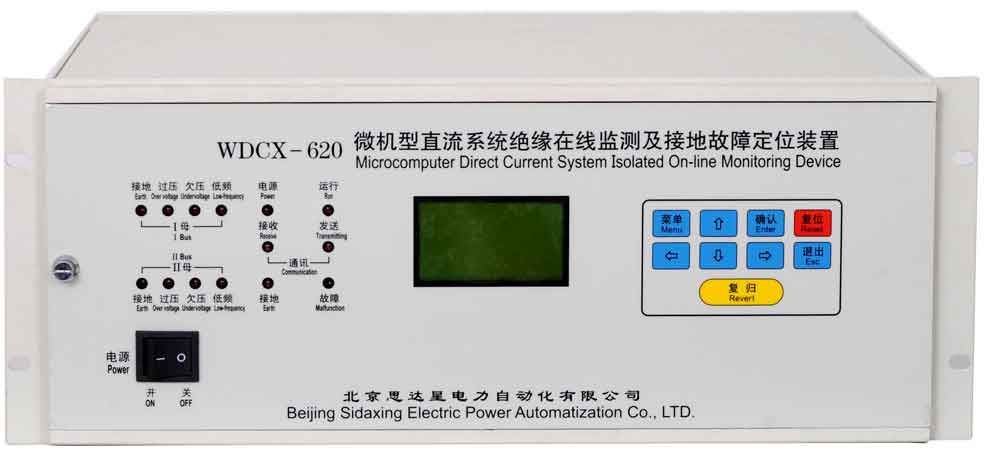

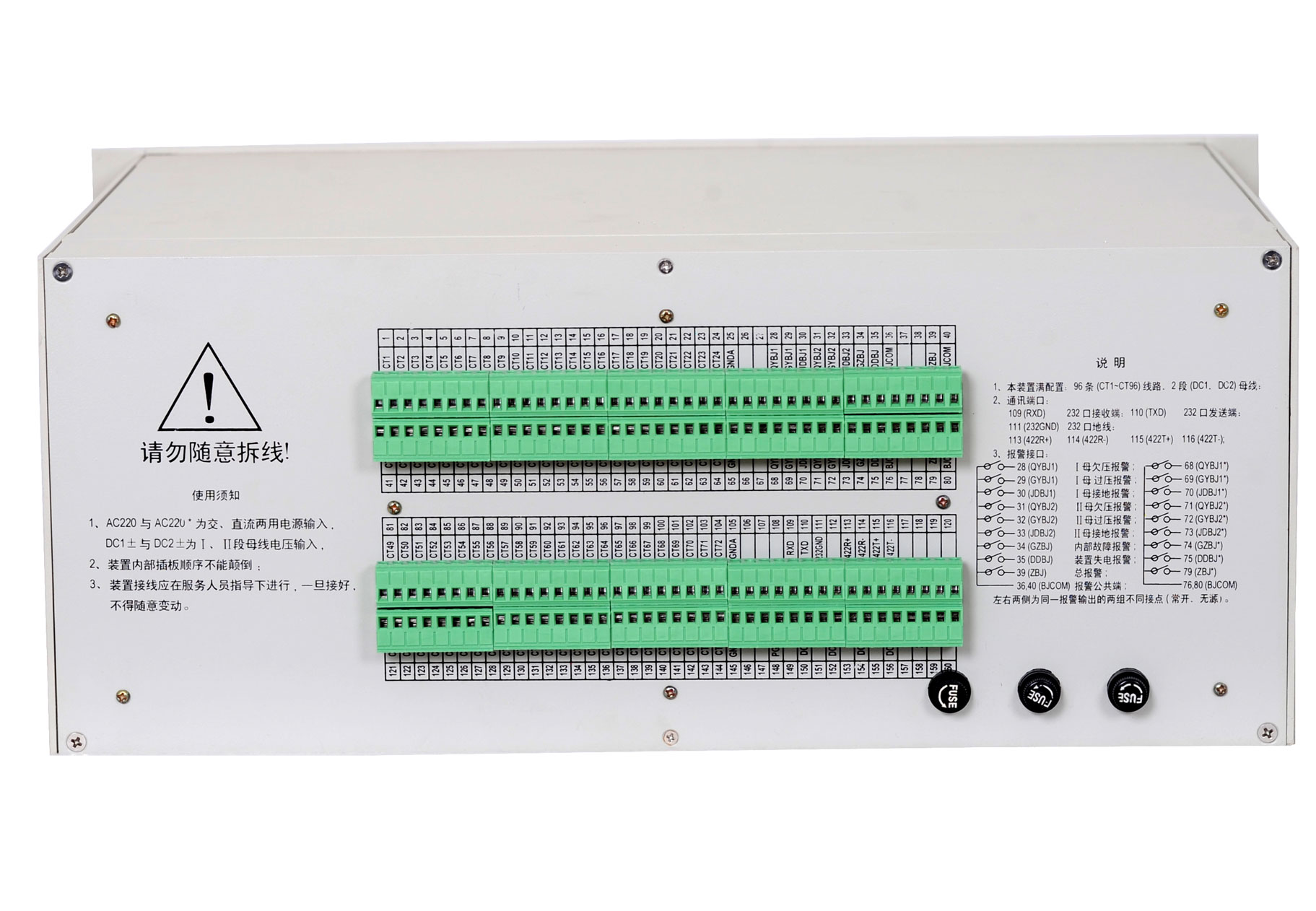

WDCX-620直流绝缘选线装置

发布时间:[2016-8-7]    点击率:[5121]
用途



1、本产品广泛适用于DC500V 以下的直流系统;电力、石油、化工、煤炭、冶金、钢铁、高层建筑等行业的发电厂、变电所、开闭站等供电系统。
2、WDCX-620 型产品可用于两段母线绝缘监测,即可显示第一段母线正负电压绝缘状况,也可以显示第二段母线正负电压绝缘状况,并具有过压、欠压报警功能。
3、WDCX-620 型微机直流绝缘在线监测装置加装直流传感器,可以检测各个支路漏电流,并自动选择出哪条支路接地,测量出接地电阻值,同时有通讯及欠压、过压、接地报警功能。

系统功能


1.本装置集直流电压监测、直流绝缘监测及接地选线为一体。可区分母线接地、线路接地,并显示接地电阻阻值:还能自动分辩两条线路同时接地的故障。
2.采用最新总线内嵌的CPU 芯片,集成度高,抗干扰能力强,运行速度快,功耗低。
3.可分别对系统接地故障,绝缘下降( 平衡电阻接地) 故障,过、欠压 故障记忆16 ~ 32 次,装置失电后信息不会丢失。
4.可通过软件设定定时或手动方式,检测正负母线的接地故障。
5. 有两组独立的接地、过压、欠压等报警接点。
6.可选择RS422、485 或232 通讯接口、波特率通讯参数及随机配置的通讯规约。
7.采用自动跟踪、软件锁相工作原理,在较大范

技术指标



1、电压等级:DC500V 以下;
2、母线段数:1 ~ 2
3、选线回路:1 ~ 96
4、通讯接口:RS232、RS485
5、工作电源:AC220V / 50Hz 或 DC220V±10%
6、环境湿度:-10℃~ 55℃
湿度:≤ 90%
大气压力:80 ~ 110Kpa
7、机箱外形尺寸:439×177×355 ( 宽 × 高 × 深
单位:mm)
8、屏面开孔尺寸:441×180( 宽 × 高 单位:mm)
9、CT 选用与本装置配套的传感器。
10、 分 辨 接 地 电 阻 值 ≤ 25 KΩ, 接 地 阻 值
5KΩ ~ 50KΩ 误差 ±5%,平衡接地电阻不小于
200 KΩ。



WDCX-620产品资料下载:
WDCX-620设计选型手册+说明书+通讯规约+CAD尺寸图.rar
