电力系统中发生铁磁谐振，产生谐振过电压，严重危害电气设备绝缘及系统安全运行，必须尽快消除。
为了消除电力系统中的铁磁谐振，传统的做法是在PT开口三角处并接电阻或灯泡来吸收谐振能量。由于谐振伴有不同频率成分，有时虽然能消除部分谐振，但是多数情况下不尽人意，还得依靠拉合PT或切除部分负荷，以改变系统结构参数来消除铁磁谐振，费时费力且中断用户供电。

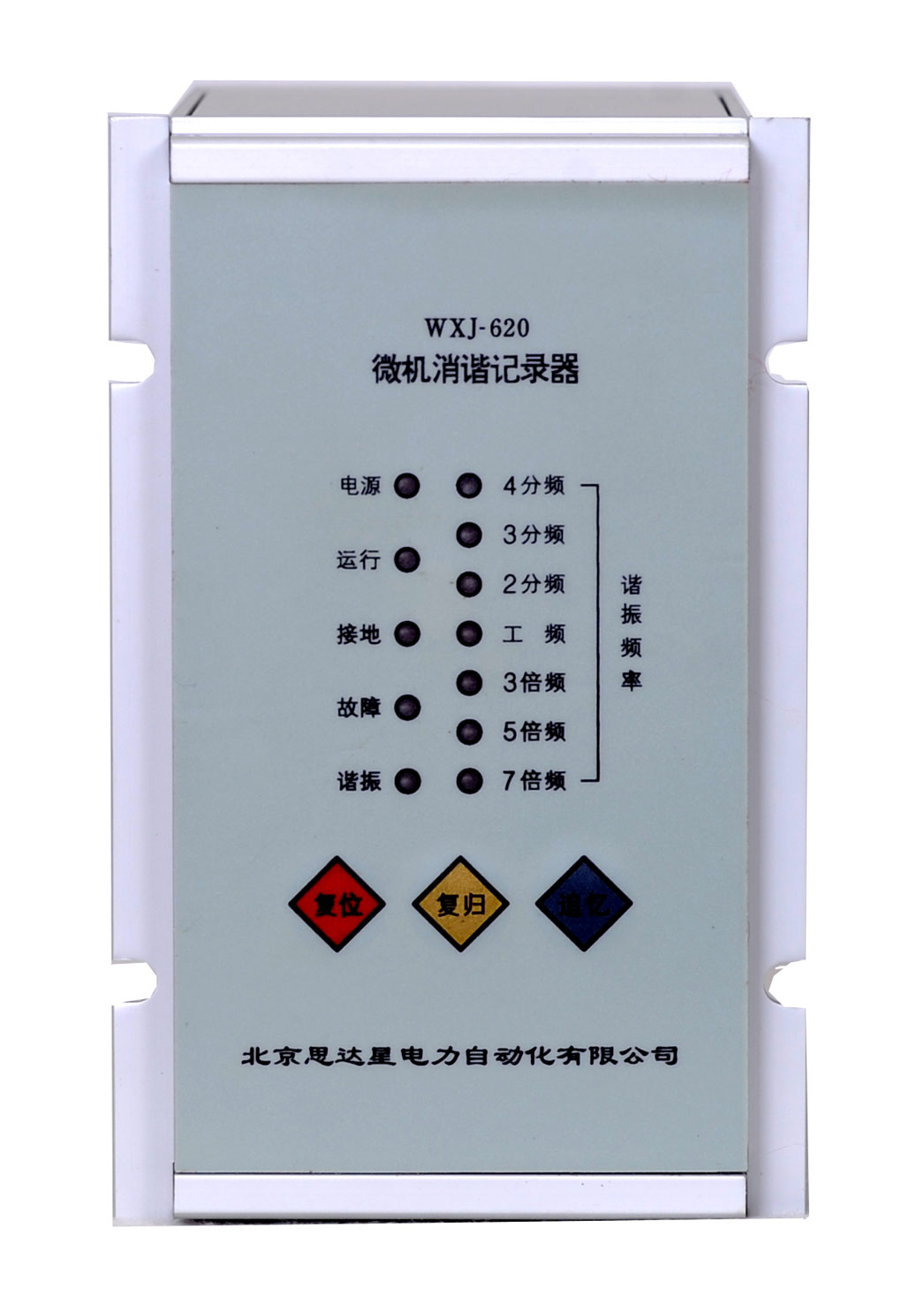

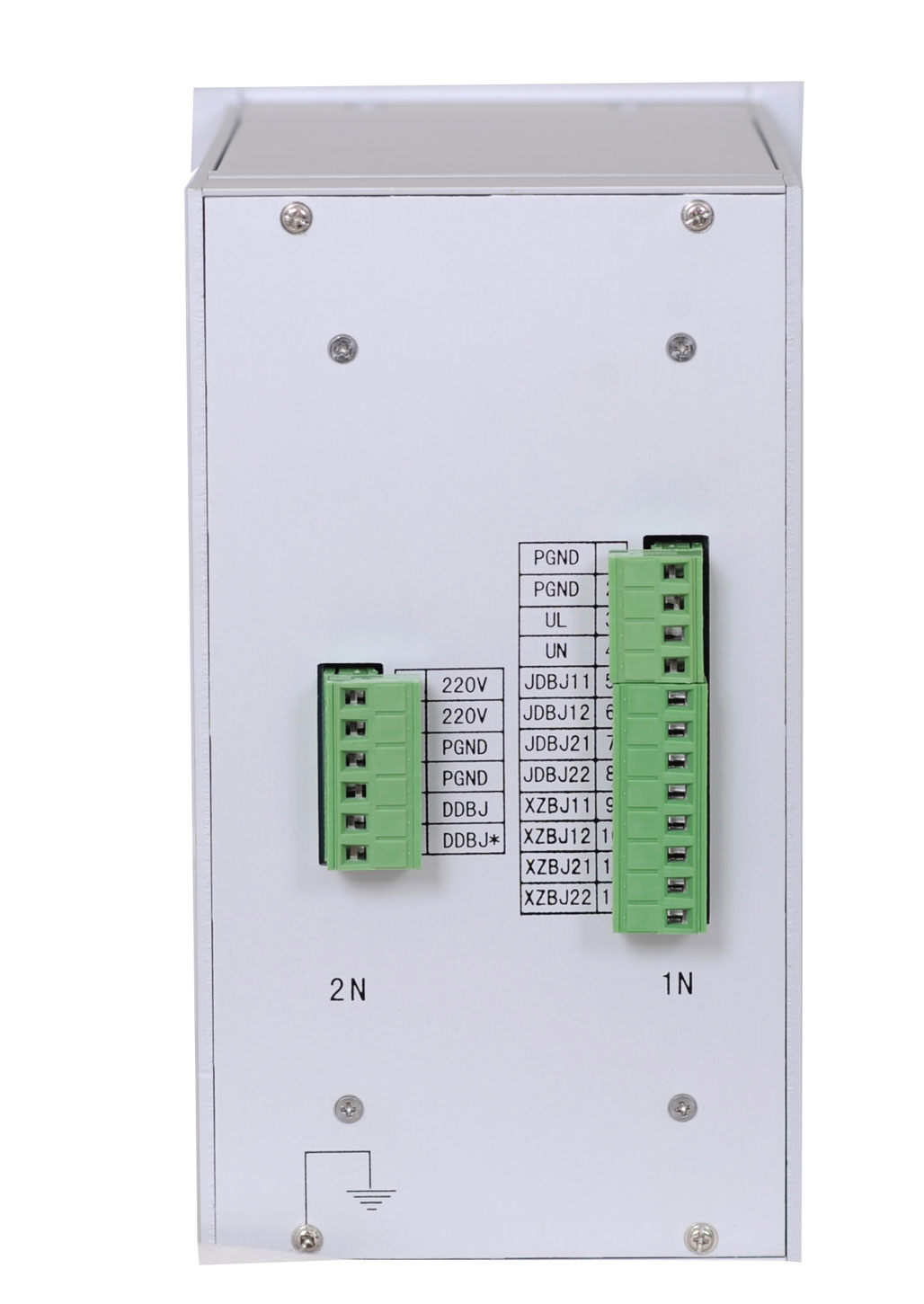

我公司研制的WXJ-620微机消谐记录装置，通过软件自动判别频率，依据不同频率输出脉冲，控制可控硅导通，自动吸收谐振能量，无需人工干预和中断用户供电，圆满的解决了电力系统发生铁磁谐振的难题。

该装置适用于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统，可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。



1、 当系统产生零序过电压，自动区分接地与谐振故障并报警输出；
2、 自动显示接地或谐振故障，零序电压值及频率；
3、 自动消除系统的铁磁谐振；
4、可消除三分频、二分频、基频、二倍频、三倍频、四倍频及以上频率的铁磁谐振；
5、有十六次谐振追忆功能；
6、接地故障报警；
7、谐振故障报警；





1、 电压等级：1个
2、 母线段数：1段
3、工作电源：：AC220V±10% 50Hz
或DC220V±10%；
4、继电器的接点容量为DC220V 3A
触点形式：常开
5、PT功耗≤0.7 VA
6、 装置功耗≤30 VA
7、机箱外形尺寸：95×175×191；
（宽×高×深 单位：mm）
8、屏开孔尺寸：98.5×178.59
（宽×高 单位：mm）
装置的适用条件
1、 环境温度：-10℃～+55℃
2、 湿度：≤95%
3、 大气压力：80～110Kpa
