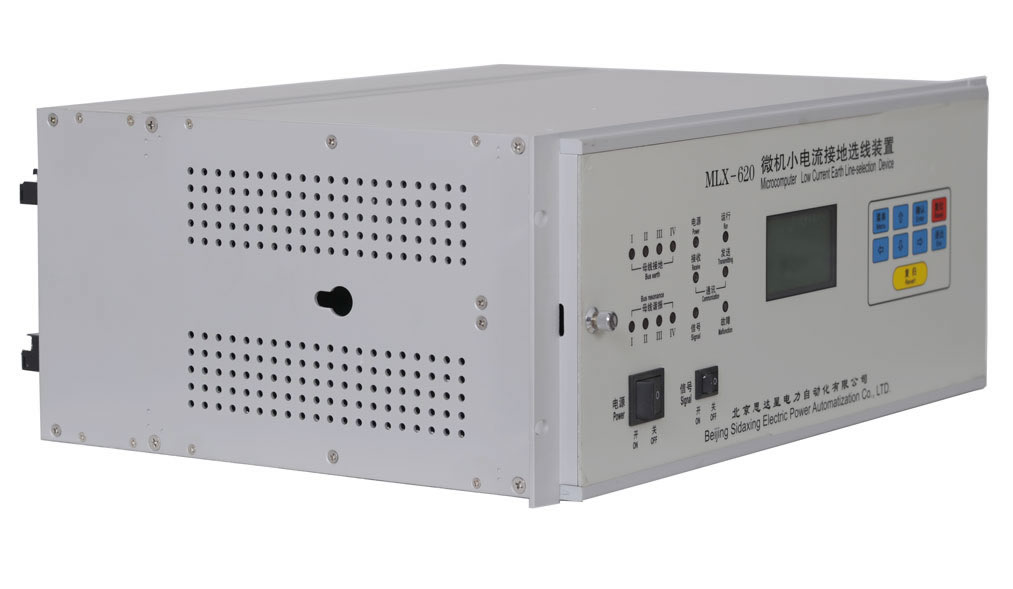

MLX-620小电流接地选线装置

发布时间:[2016-8-7]    点击率:[5121]
用途

本装置适用于中性点不接地、经消弧线圈接地、经电阻接地的小电流接地系统。能正确区分线路接地与系统谐振。可广泛用于电力系统的变电站发电厂、水电站及石油、化工、冶金、煤炭、铁路等厂矿企业的供电系统。

系统功能

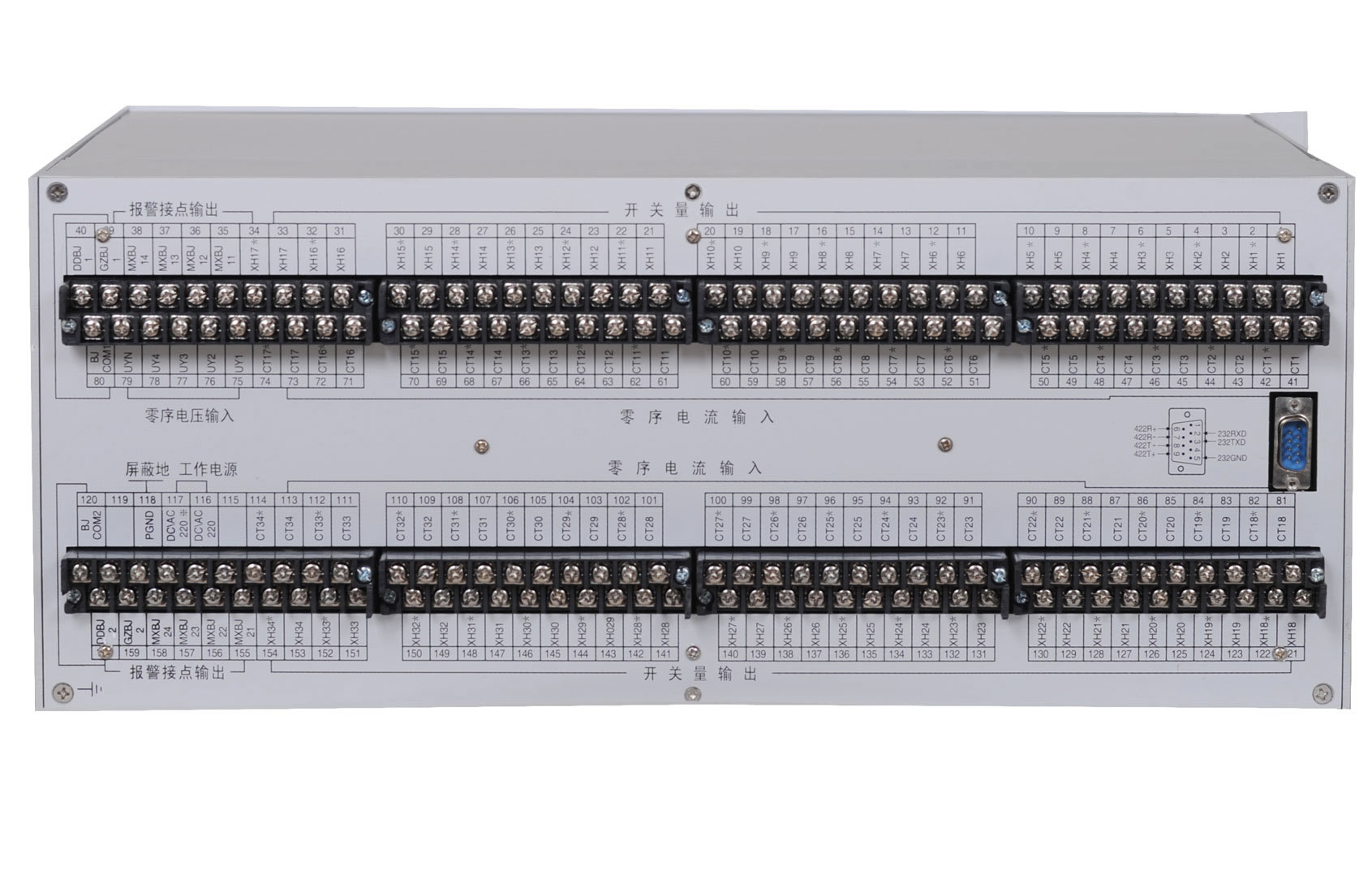

1、本装置采用零序电压启动,根据谐波电流的大小和电流相位的变化,诊断出故障线路。实测和多年运行证明,利用该原理选线,准确率高达100%。 根据软件自动跟踪系统零序电流的变化,自动调整放大倍数,适用于各种不同的接地工况。 2、故障线路有独立的报警输出接点,通过软件选择故障线路报警、BCD 编码及开关量三种输出方式。
3、当系统产生零序电压时,能正确区分线路接地与系统谐振。若为谐振,可测量显示零序电压、谐振频率及发生时间等实时数据。具有完善的消谐功能。 4、可检测两个电压等级接地的故障,可区分系统故障为线路接地还是母线接地,可区分接地故障与PT 一次断线故障。
5、可通过软件选择RS422、RS485 及RS232 通讯接口,设定波特率及相应参数,并随机带有多种通讯规约。



技术指标



使用环境
a 温度: -15℃~ +55℃
b 湿度:≤ 90%
c 气压:80 ~ 110KPa
d 供电电源:AC220V± 10% 50Hz 或DC220V±10%
技术指标
a 电压等级:1 ~ 2 个电压等级
b 母线段数:1 ~ 4 段
c 选线回路:1 ~ 34 路
d 继电器接点容量:DC30V / 2A

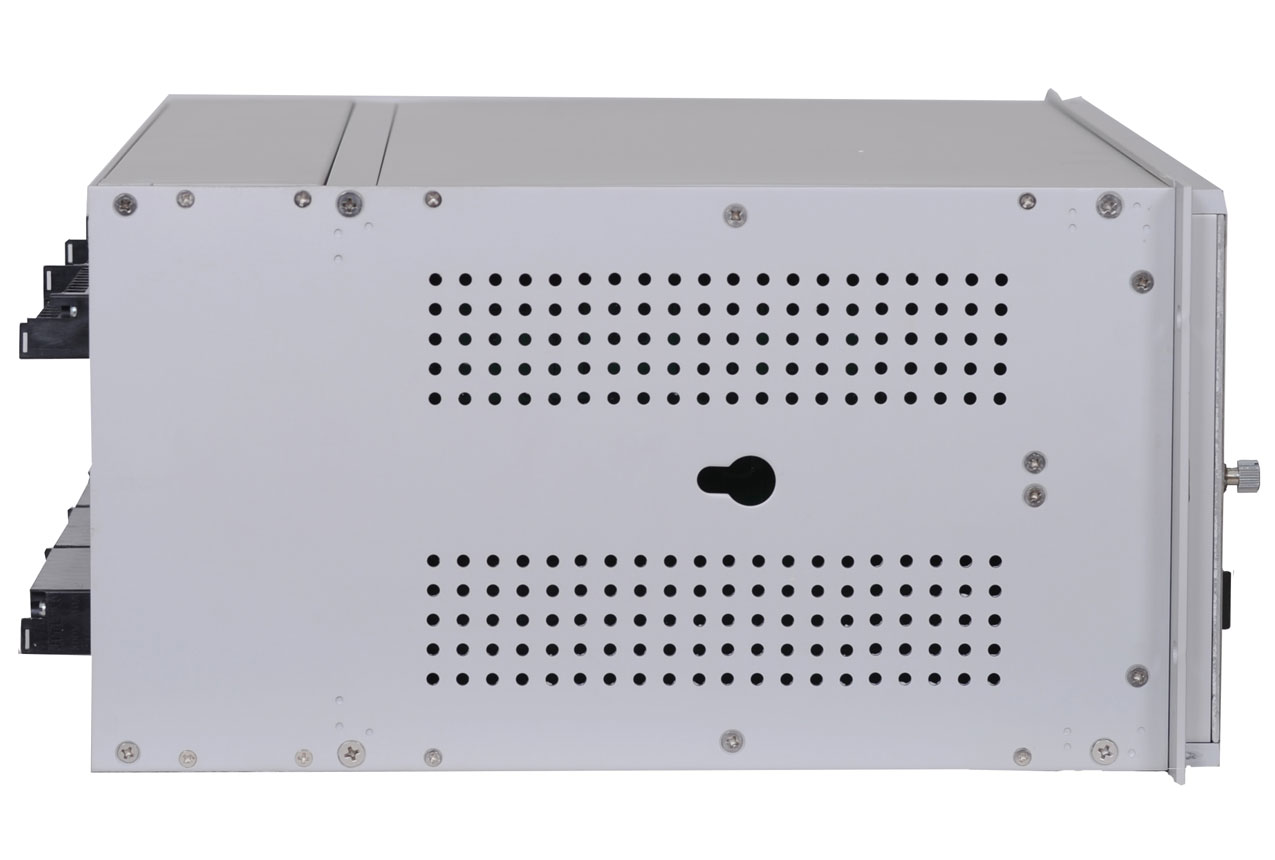

机箱外形尺寸与重量
a 机箱外形尺寸:439×177×355 ( 宽× 高× 深
单位:mm)
b 重量:≤ 12kg
c 开孔尺寸:441×180( 宽× 高单位:mm)









MLX-620产品资料下载:
MLX-620设计选型手册+说明书+通讯规约+CAD尺寸图.rar

从百度网盘下载:

MLX-620设计选型手册+说明书+通讯规约+CAD尺寸图.rar
